| 室・トイレの点字の表示方法 |
|
a)
従来のモジュールやチップを組み込む方式は複雑で、プロのエンジニア頼みとなるため相当なコスト高となっていたL従来のモジュールやチップを組み込む方式は複雑で、プロのエンジニア頼みとなるため相当なコスト高となっていた
b)
従来のモジュールやチップを組み込む方式は複雑で、プロのエンジニア頼みとなるため相当なコスト高となっていたL従来のモジュールやチップを組み込む方式は複雑で、プロのエンジニア頼みとなるため相当なコスト高となっていた
c)
トイレなどにおいては、入口付近のわかりやすい場所に触知案内図を設置する。 |
 |
|
|
| エレベーターの点字の表示方法 |
|
a) 乗り場では、探しやすい位置に現在階を点字表示する。また、呼ボタンの左側に「ウエ」「シタ」と表示することが望ましい。
ただし、ボタンの形状が上もしくは下の方向を表す三角形、または半円形の場合は、ボタンの左側に表示する。
b) エレベーターのカゴ内の操作ボタンが縦配列の場合は、ボタンの左側に表示する。
c) かご内に横配列の操作ボタンしかない場合に限り、操作ボタンの上部に点字表示する。
d) かご内の操作ボタンのうち「開」、「閉」、「非常時」には、「アケ」、「シメ」、「ヒジョー」の点字表示をすることが望ましい。 |
| 墨字の併記表示 |
|
a） 点字と併記する墨字は、素地に対して色のコントラストのはっきりした見やすい書体を用い、
文字の大きさは表示の目的によって定める。墨字は、点字と重ならないようにすることが望ましい。
|
| A-001 画面：カラーアルミ0.6ｔ／印刷：シルクスクリーン印刷／取付：4ヶ所ビス留／基板：Eペレット（アイボリー） |
|
|
|
 |
 |
画面部分を基板に落とし込む事で、手を傷つけたり、剥がれを防止します。画面部分はポリカーボネットでも対応可能です。 |
|
| A-002 画面カラーアルミ0.6ｔ／印刷：シルクスクリーン／取付：2箇所ビス止め／基板：ABS樹脂成型（メッキ仕上げ） |
|
|
|
 |
 |
画面部分を基板に落とし込む事で、手を傷つけたり、剥がれを防止します。画面部分はポリカーボネットでも対応可能です。
本製品は、点字標示部に角度をつける事により、点字が触読やすくなっています。 |
|
| A-003 画面：カラーアルミ0.6ｔ／印刷：シルクスクリーン／取付：4箇所ビス止め／基板：Eペレット（アイボリー） |
|
|
|
 |
 |
画面部分を基板に落とし込む事で、手を傷つけたり、剥がれを防止します。画面部分はポリカーボネットでも対応可能です。 |
|
| A-001・A-003（コンビネーション） |
|
|
|
|
|
用途に応じてピクトマークを選べるので、様々な組み合わせが可能です。
画面部分はポリカーボネートでも対応可能です。ポリカーボネット製の場合は190角で印刷されます。 |
| A-004 画面：カラーアルミ0.6ｔ／印刷：シルクスクリーン／取付：両面テープ／基板：塩ビ板0.2ｔ（チャコールグレイ） |
|
|
|
 |
 |
壁面の形状により接着しにくい場合があります。ビス止めかボンドを併用してください。150角も対応可能です。 |
|
| A-005 画面：カラーアルミ0.6ｔ／印刷：シルクスクリーン／取付：両面テープ／基板：アクリル板2.0ｔ（ホワイト） |
|
|
|
 |
壁面の形状により接着しにくい場合があります。ビス止めかボンドを併用してください。縦型も対応可能です。 |
|
| A-006 画面：カラーアルミ0.6ｔ／印刷：シルクスクリーン印刷／取付：4ヶ所ビス留／基板：Eペレット（アイボリー） |
|
|
|
 |
 |
画面部分を基板に落とし込む事で、手を傷つけたり、剥がれを防止します。

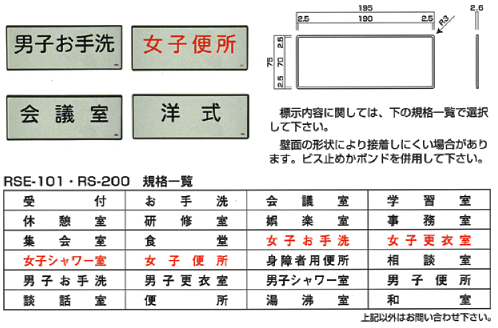

標示内容に関しては、規格一覧で選択してください。
画面部分はポリカーボネートでも対応可能です。
|
|
| A-007 画面：カラーアルミ0.6ｔ／印刷：シルクスクリーン印刷／取付：両面テープ／基板：塩ビ2.0ｔ（チャコールグレー） |
|
|
|
|
|
| A-008 画面：カラーアルミ0.6ｔ／印刷：シルクスクリーン印刷／取付：両面テープ／基板：アクリル板5.0ｔ（ホワイト） |
|
|
|
 |
|
 |

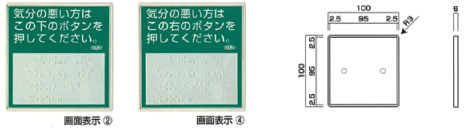

取付位置によって文字内容が変わります。
1.（この上の・・・） 2.（この下の・・・）
3.（この左の・・・） 4.（この右の・・・） |
|
壁面の形状により接着しにくい場合があります。ビス止めかボンドを併用してください。 |
|
A-009 画面：カラーアルミ0.6ｔ／印刷：シルクスクリーン印刷／取付：2箇所ビス止め／基板：Eペレット（アイボリー）
|
|
|
|
 |
| 画面部分を基板に落とし込む事で、手を傷つけたり、剥がれを防止します。 |
|

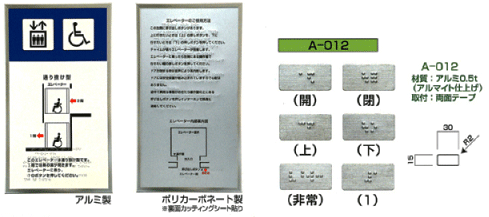

| A-010 材質：アルミ0.5ｔ（アルマイト仕上げ）／取付：両面テープ |
|
|
|
|
|
エレベータ
画面：カラーアルミ0.6ｔ or ポリカーボネート0.5ｔ／印刷：SRフルカラー印刷／
取付：両面テープ／フレーム：アルミ押し出し材（ステン色） |
|
|
|
|
|
運賃表 画面：カラーアルミ0.6ｔ or ポリカーボネート0.5ｔ／印刷：SRフルカラー印刷／
取付：4ヶ所ビス止め／フレーム：アルミ押し出し材（ステン色） |
|
 |
■ 概 要
設置地は、誘導ブロックで誘導された券売機付近に設置する。
駅名の表示順番は、50音順とし駅名と料金の間は2マスあける。
料金は、普通運賃を表示することを原則とする。障害者割引については計算方法等を明記する。
墨字は、コントラストのはっきりしたゴシック体の大きな文字で表示する。
|
|
